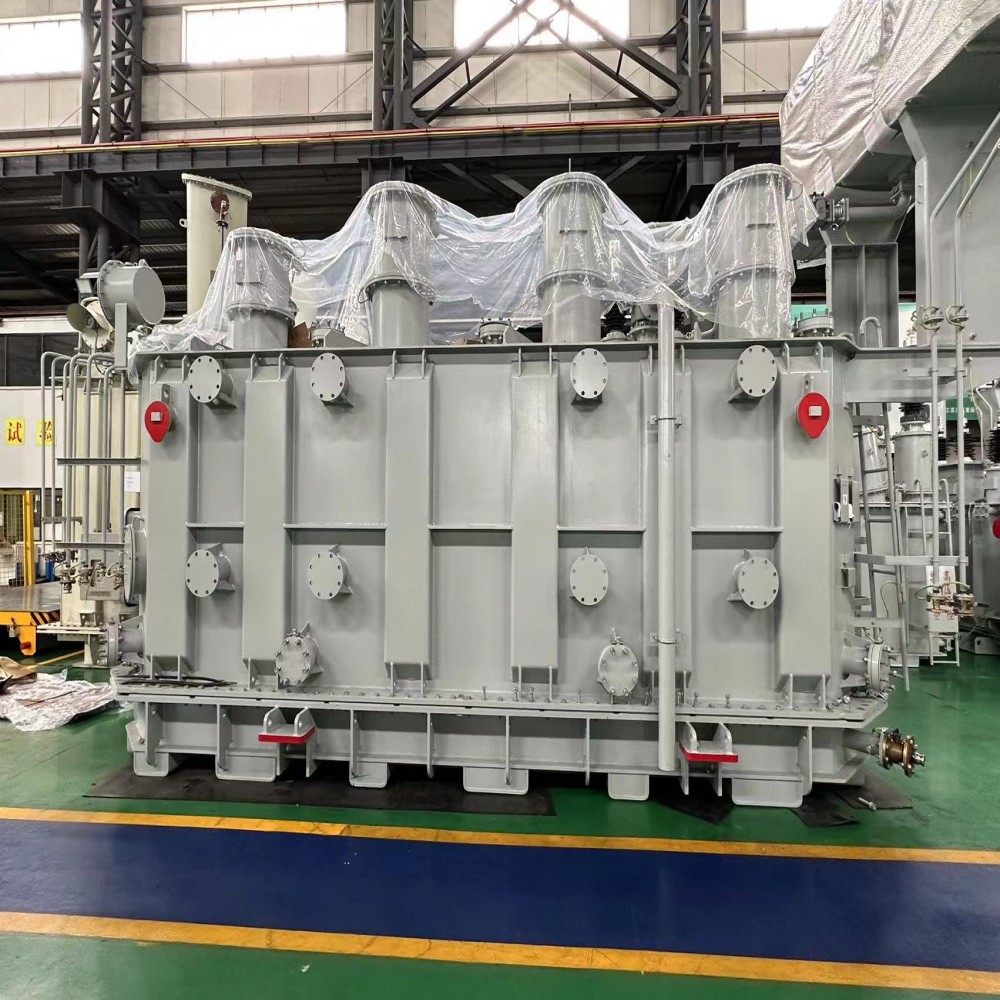

Силовой трансформатор стандарта МЭК 130 МВА 115 кВ

Силовой трансформатор стандарта МЭК 130 МВА 115 кВ

$700000-1000000 /Set/Sets

Вид оплаты:	L/C,T/T
Инкотермс:	FOB,CFR,EXW,FAS,DDP
Количество минимального заказа:	1 Set/Sets
транспорт:	Ocean
Порт:	Shanghai

Свяжитесь

Описание продукта

Атрибуты продукта

Модель: SFZ-130000/115

марка: ЯВЕЙ

Origin: КИТАЙ

Упаковка и доставка

Продажа единиц жилья	:	Set/Sets
Тип упаковки	:	Деревянный ящик
Пример с картинкой	:

The file is encrypted. Please fill in the following information to continue accessing it

Процесс обмотки

Трансформерная мастерская



Описание продукта

Описание продукта

Силовой трансформатор 115 кВ, 130 МВА представляет собой внешний блок консервационного типа с переключателем ответвлений под нагрузкой (РПН) для регулирования напряжения. В его системе охлаждения используется естественная циркуляция масла с принудительным воздушным охлаждением (ONAF), обеспечивающая эффективный отвод тепла. Ключевые компоненты включают в себя:

Индикатор температуры обмотки (WTI)

Переключатель ручного/автоматического режима

Шкаф управления со встроенными функциями контроля и защиты

Условия эксплуатации

Предназначен для продолжительной надежной работы в следующих условиях окружающей среды:

Высота: ≤1000 метров

Диапазон температур окружающей среды: от -5°C до +50°C.

Средняя температура самого жаркого месяца: 40°C.

Среднегодовая температура: 30°C.

Спецификация

Model	SFZ-130000-115
Ratage Voltage Ratio(kV)	115/37/10
Tap changing	OLTC-±8*1.25%
Rated Frequency(Hz)	50
Cooling Method	ONAN/ONAF
Vector Group	YNyn0+d11
Winding Matrial	Copper

Характеристики отделки трансформатора:
Наружное покрытие: бак трансформатора, крышка и маслорасширитель подвергаются пескоструйной или дробеструйной очистке перед нанесением двухслойной эпоксидной грунтовки. Последнее покрытие состоит из прочной двухслойной полиуретановой краски, общая толщина которой превышает 180 мкм.
Внутреннее покрытие: внутренняя часть резервуара покрывается двухслойной эпоксидной грунтовкой толщиной около 30 мкм для защиты от коррозии.
Покрытие радиатора: Внешние поверхности радиатора оцинкованы горячим способом, что обеспечивает защитный слой толщиной не менее 60 мкм.

Конструкция резервуара консерватора:
Монтаж: Расположен над основным баком и баком устройства РПН, чтобы предотвратить скопление воздуха или газа под основной крышкой.
Емкость: Размер рассчитан на расширение и сжатие масла в рабочих условиях.
Функции:
Торцевая пластина с болтовым креплением для внутреннего обслуживания.
Заливная крышка, сливной клапан с надежной крышкой и индикатор уровня масла.
Клапаны для изоляции потока масла между баками трансформатора и устройства РПН.
Маслостойкое внутреннее покрытие и сапун из силикагеля с сальником.
Мембрана (воздушная подушка) для разделения масла и воздуха, предотвращающая попадание влаги.
Разработан, чтобы выдерживать внутреннее давление 35 кПа и полный вакуум без деформации.
Оснащен подъемными проушинами для удобства перемещения.

Индикатор уровня масла : четко отображает уровни масла при всех температурах с указанием минимального, максимального и нормального уровней, видимых со стандартных точек доступа.

Расположение клапана:
В состав трансформатора входят следующие клапаны:
Клапаны фильтрации масла вверху и внизу основного бака.
Сливной и заливной клапан расширительного бачка.
Сливные клапаны основного бака и бака РПН.
Запорные клапаны между основным баком, расширителем и баком РПН.
Запорные и сливные краны радиатора.
Отверстия для отбора проб масла из основных резервуаров и резервуаров РПН.
Дополнительные клапаны по мере необходимости.

Системы защиты:
Реле Бухгольца: установлено на трубках подачи масла от расширительного бака к главному баку и баку устройства РПН. Включает сигналы тревоги при скоплении газа и отключения при скачках уровня масла или низком уровне. В комплект входит клапан выпуска газа.
Индикатор температуры масла: контролирует пиковую температуру масла с помощью сбрасываемого циферблатного индикатора.
Индикатор температуры обмотки: отслеживает максимальную температуру обмотки с помощью сбрасываемой шкалы.
Устройство сброса давления: установлено на крышке бака для быстрого сброса давления, поддержания целостности масла и предотвращения утечек.

Устройство РПН (OLTC):
Тип: РПН с вакуумным управлением, 17 позиций (±1,25% × 8 ступеней).
Действие: Регулирует все фазы одновременно под нагрузкой.
Емкость: рассчитана на нормальный ток и ток перегрузки 20%.
